污泥干化車間氣體和粉塵濃度監測控制系統
方案設計目的
污泥干化車間氣體和粉塵濃度監測控制系統對污泥干化車間內的粉塵和有害氣體的濃度值進行檢測，任一氣體或粉塵濃度值超標現場聲光報警，并且
污泥脫水車間氣體濃度報警設備在二級報警濃度時自動聯鎖控制風機進行通風換氣。直到現場所有氣體和粉塵濃度都處于報警安全值以下，然后
污泥干化設備氣體和粉塵監控系統自動聯鎖控制停止風機運行。
方案設計意義
通過使用污泥干化車間氣體監測聯鎖控制設計方案后，不僅能夠有效避免爆炸和中毒事故的發生，而且排氣風機啟停程序的自動聯鎖精準控制，對于提升企業自動化和智能化管理水平具有重要意義。另外，污泥干化車間危險因素的預警控制，減少了停機及其他不利因素的干擾，間接地提升了污泥處理的生產效率。
方案簡介
在污泥干化車間內分別安裝ERUN-PGFC51-E01防爆型在線靜電粉塵濃度檢測儀、ERUN-PG51M3固定式甲烷檢測報警儀、ERUN-PG51Y2固定式硫化氫檢測報警儀和ERUN-PG51N3固定式氨氣檢測報警儀，同時在污水處理廠值班監控室安裝1臺ERUN-PG36E氣體報警控制器。
將ERUN-PGFC51-E01防爆型在線靜電粉塵濃度檢測儀安裝在污泥干化車間，垂直高度與污泥干化設備相當，水平距離5米范圍內。
將ERUN-PG51M3固定式甲烷檢測報警儀安裝在污泥干化車間，垂直距離污泥干化設備正上方2米之內，水平距離5米范圍內。
將ERUN-PG51Y2固定式硫化氫檢測報警儀安裝在污泥干化車間，垂直距離污泥干化設備正下方0.5米～1.0米之間，水平距離2米范圍內。
將ERUN-PG51N3固定式氨氣檢測報警儀安裝在污泥干化車間，垂直距離污泥干化設備正上方2米之內，水平距離2米范圍內。

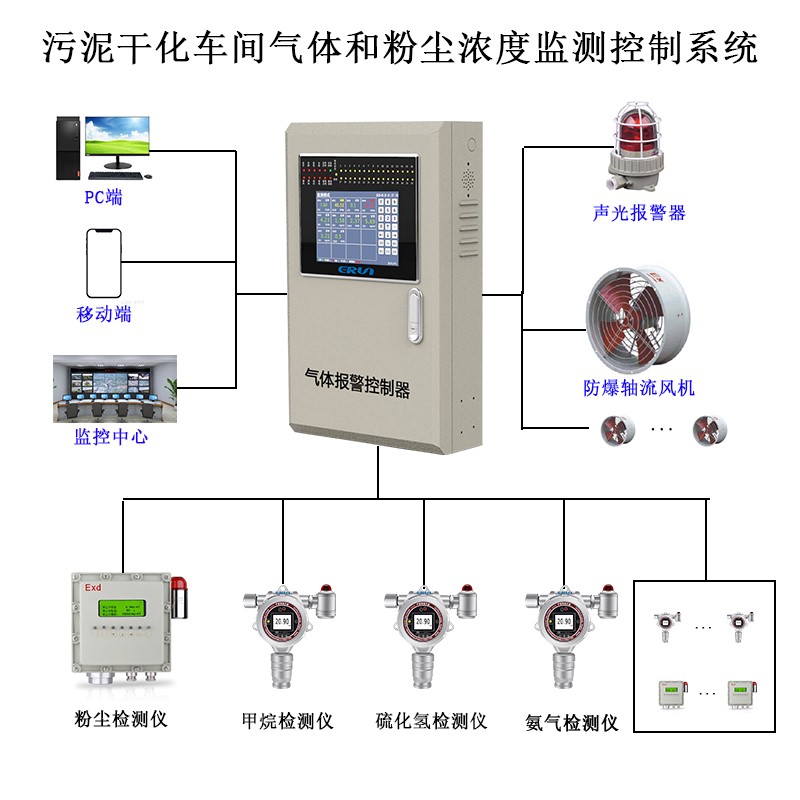

通過分線制4-20 mA模擬信號量連接方式，分別將污泥干化車間的所有氣體檢測報警儀和粉塵濃度檢測儀與污水處理廠值班監控室內的氣體報警控制器進行連接。
按照氣體報警控制器產品說明書的接線圖將排氣風機的電源線與氣體報警控制器主機內置的繼電器輸出端口相應位置連接。
材料清單
1、設備的總體要求；
1.1、設備的用途：該設備為全新設備，主要用于氨氣、硫化氫、甲烷和污泥粉塵濃度的檢測。
1.2、性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。
1.3、生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證。
1.4、標準依據：
《GB/T 27857-2011 化學品 有機物在消化污泥中的厭氧生物降解性 氣體產量測定法》
《GB/T 28742-2012 污水處理設備安全技術規范》
《CJJ 60-2011城鎮污水處理廠運行、維護及安全技術規程》
《HJ 2038-2014城鎮污水處理廠運行監督管理技術規范》
《GB 18918-2002 城鎮污水處理廠污染物排放標準》
《GB 50014-2021 室外排水設計標準》
《GB/ZT 223-2009 工作場所有毒氣體檢測報警裝置設置規范》
《GB 50168-2018 電氣裝置安裝工程 電纜線路施工及驗收標準》
《GB 50093-2013 自動化儀表工程施工及質量驗收規范》
《GB 50058-2014 爆炸危險環境電力裝置設計規范》
《GB 12358-2006 作業場所環境氣體檢測報警儀通用技術要求》
《GB 15322.1-2019 工業及商業用途點型可燃?xì)怏w探測器》
《GB 15577-2018 粉塵防爆安全規程》
《GB 12476.1-2013 可燃性粉塵環境用電氣設備 第1部分：通用要求》
2、設備清單
| 項目 |
型號及規格 |
數量 |
廠家 |
| 防爆型在線靜電粉塵濃度檢測儀 |
ERUN-PGFC51-E01，檢測介質：污泥粉塵，4-20 mA信號輸出，現場顯示及報警功能， Ex ib ⅡC T5 Gb/Ex ib D21 T95℃級防爆 |
1 |
贏潤 |
| 固定式甲烷檢測報警儀 |
ERUN-PG51M3，檢測介質：甲烷，4-20 mA信號輸出，現場顯示及報警功能， Ex d ⅡC T6 Gb級防爆 |
1 |
贏潤 |
| 固定式硫化氫檢測報警儀 |
ERUN-PG51Y2，檢測介質：硫化氫，4-20 mA信號輸出，現場顯示及報警功能， Ex d ⅡC T6 Gb級防爆 |
1 |
贏潤 |
| 固定式氨氣檢測報警儀 |
ERUN-PG51N3，檢測介質：氨氣，4-20 mA信號輸出，現場顯示及報警功能， Ex d ⅡC T6 Gb級防爆 |
1 |
贏潤 |
| 氣體報警控制器 |
ERUN-PG36E，超大9寸高清觸摸彩屏顯示，最多支持255通道輸入，8組繼電器觸點輸出 (常開/常閉) |
1 |
贏潤 |
3、安裝輔材
| 序號 |
物資名稱 |
規格 |
單位 |
備注 |
| 1 |
電纜電線 |
四芯屏蔽信號電纜 |
米 |
|
| 2 |
橋架 |
根據現場需要安裝 |
米 |
|
| 3 |
鍍鋅管 |
管徑25mm |
米 |
|
| 4 |
外絲 |
25mm |
個 |
|
| 5 |
膨脹螺栓 |
8x80 |
個 |
|
| 6 |
角鐵 |
40x4 |
米 |
|
| 7 |
固定管卡 |
25mm |
個 |
|
| 8 |
防爆軟管 |
10m |
根 |
|
現場條件
本改造方案是依據信息產業電子第十一設計研究院科技工程股份有限公司設計承建的四川石棉工業園區污水處理廠污泥干化車間氣體和粉塵濃度監測系統連鎖控制排氣風機的現場情況和目的而編制的，以達到安全可靠和標準要求。
1.1 對現場情況的描述：
污水處理廠在進行污泥干化工序時，在高溫加熱以及翻轉滾動的作用下，在污泥干化車間往往會產生較多的可燃性的污泥粉塵和有毒可燃?xì)怏w，主要為甲烷、硫化氫和氨氣。這些氣體和污泥粉塵在空氣中達到一定濃度都會有發生爆炸的危險，另外，硫化氫和氨氣同時還是對人體有毒有害的氣體，從污泥干化設備中過量泄漏揮發易引發現場作業人員中毒。
粉塵：污泥經過高溫脫水變?yōu)楣腆w后，再通過翻轉滾動及振動的作用就會逸散粉塵至空氣中，而干燥的污泥由于含有較高的有機物，與焦煤、褐煤粉具有相似的可燃易爆特性。
甲烷：污水中的甲烷是各種有機物質，在隔絕空氣（還原條件），并在適宜的溫度、濕度下，經過微生物的發酵作用而產生的。
硫化氫：污泥干化處理中溫度升高時，含硫成份在加熱時缺氧，在厭氧條件下被硫酸還原菌還原為H2S。
氨氣：在污泥干化過程中，由碳水化合物分解生成的二氧化碳等酸性物質將溶于水中的大量氨轉化為碳酸氫銨等不揮發的銨離子。碳酸氫銨的熱穩定性極差，35℃以上即可發生分解，所以在污泥干化過程中碳酸氫銨幾乎全部被分解釋放出氨。
1.2、 工藝、設備要求：
嚴格按照國家標準和行業檢測技術要求執行。
1.3、 滿足使用方的環境情況
相關產品

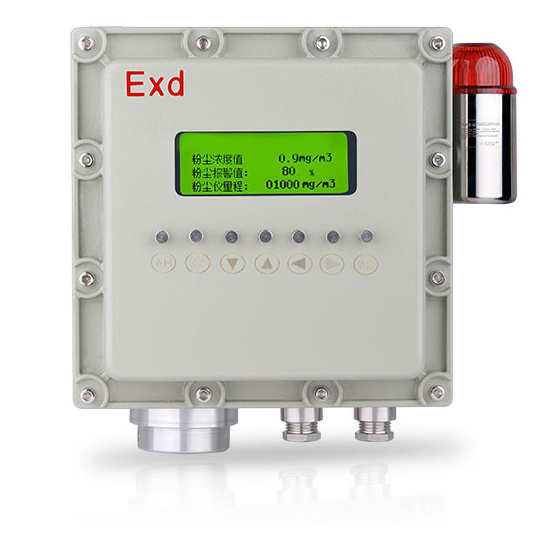

6.1、防爆型在線靜電粉塵濃度檢測儀
產品參數
產品型號：ERUN-PGFC51-E01
檢測參數：污泥粉塵
量程范圍：0-50g/m3
方法原理：靜電電荷感應原理
檢測方式：泵吸式在線監測
顯示方式：大屏顯示
報警方式：聲光報警
數據傳輸：4-20mA模擬量、RS485、開關量等
工作電源：DC 24 V
工作環境：溫度-20℃～60℃，濕度≤95%
防護形式：IP65級防水防塵
防爆形式：Ex ib ⅡC T5 Gb / Ex ib D21 T95℃級防爆
產品尺寸：270×270×130mm(L×W×H)
6.2、固定式甲烷檢測報警儀
產品參數
檢測氣體：甲烷CH4
產品型號：ERUN-PG51M3
檢測范圍：0-100%LEL
分 辨 率：0.1%LEL
方法原理：催化燃燒
默認精度：±3%F.S.
顯示方式：1.7寸高清彩屏
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA、RS485，可選配無線傳輸模塊
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
6.3、固定式硫化氫檢測報警儀
產品參數
檢測氣體：硫化氫H2S
產品型號：ERUN-PG51Y2
檢測范圍：0-100ppm
分 辨 率：0.01ppm
方法原理：電化學
默認精度：±3%F.S.
顯示方式：1.7寸高清彩屏
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA、RS485，可選配無線傳輸模塊
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
6.4、固定式氨氣檢測報警儀產品參數
檢測氣體：氨氣NH3
產品型號：ERUN-PG51N3
檢測范圍：0-100ppm
分 辨 率：0.01ppm
方法原理：電化學
默認精度：±3%F.S.
顯示方式：1.7寸高清彩屏
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA、RS485，可選配無線傳輸模塊
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
6.5、氣體報警控制柜
產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通 道 數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180～240V 50H/60H
安裝方式：壁掛式安裝
以上就是關于
污泥干化車間氣體和粉塵濃度監測控制系統的相關介紹，在污水處理廠，對各種工藝處理后的污水進行脫水處理過程中所產生的有毒有害、可燃易爆氣體及粉塵是威脅污泥脫水車間的主要有害因素，為了保障現場污泥脫水干化作業的高效安全運行，安裝使用
污泥脫水車間氣體濃度報警設備和
污泥干化設備氣體和粉塵監控系統是十分必要且重要的，應引起足夠重視。
