1、裝置構成及工作原理

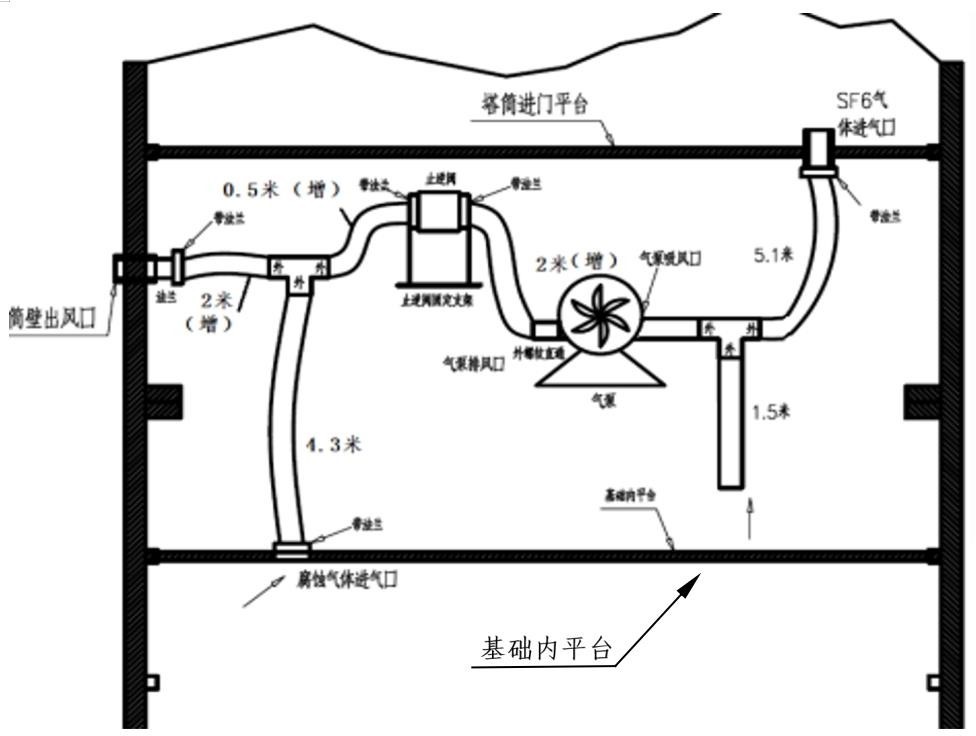

塔底有害氣體導流系統主要由檢測單元、高壓氣泵、柴油發電機、軟管、發電機防護箱及防雨棚組成，相應設備防鹽霧等級均按海上環境設計。柴油機柜放置于塔筒外平臺處固定，控制箱置于柴油機柜內，柴油機柜與鼓風機及檢測器連接電纜采通過海纜穿線孔穿出。三個吸氣口分別位于底層、高壓柜平臺、單樁基礎氣孔，吸氣管口均貼至地面安裝，具體示意如下圖所示： 氣體檢測傳感器置于風機最底部，主要是對機組塔底有害氣體進行檢測，當檢測到塔底有害氣體超過規定濃度時，傳感器通過觸點信號傳輸至導流控制盒內，導流控制系統控制高壓氣泵進行排氣，正常情況下使用塔筒內的備用電源進行供電。在備用電源出現故障時，通過控制盒切換至柴油機供電回路，開啟塔筒外的柴油機給該系統供電，當 SF6 傳感器檢測到泄漏，導流控制系統啟動高壓氣泵進行排氣。

2、主要功能：

• 塔底有害氣體達到報警閾值濃度，該系統氣體檢測器將輸出報警信號。
• 當系統檢測到有害氣體超過規定濃度，該系統自動啟動高壓真空泵，管內氣壓急劇下降與管外氣壓形成壓差，在大氣的強大壓力下。塔筒內含有有害氣體的空氣將迅速排出。
• 系統進氣軟管端口處安裝有過濾網，排氣口具有止回閥放置外部氣體回路， 減少外界海洋空氣的進入產生鹽霧腐蝕。
• 安裝于塔筒外壁排氣端口處設置防風倒灌的止回閥，防止長時間海風隨排氣管道進入氣泵內部造成氣泵軸承腐蝕。
• 塔底有害氣體導流裝置安裝于機組內部，在檢測到塔底有害氣體超過規定濃度時具備導流功能的系統。系統除滿足風力發電機組的特殊使用需求外，還能保證在機組上正常運行。

序號	名稱	規格/型號	數量
1	高壓氣泵	西門子2BH1100-7AH06，防爆型	1
2	止進閥及固定支架	國產常規	1
3	防雨棚	N/A	1
4	軟管	國產常規	若干
5	固定式氣體檢測報警儀	ERUN-PG51S4，無線傳輸式，檢測六氟化硫、硫化氫、甲烷、二硫化碳	1
6	柴油發電機及防護箱	國產，防爆型	1

本技術設計解決方案是依據“中國電力建設集團山東渤海某海上風電塔筒項目防有害氣體裝置”的技術要求而編制的。

風電塔筒的塔底部位經常會積聚有毒有害氣體六氟化硫SF6、二硫化碳CS2和硫化氫H2S，以及可燃易爆氣體甲烷CH4，不僅對維護和檢修人員的身體健康和生命安全造成威脅，同時這些有害氣體逸散至設備中，還會對風電塔筒中的儀器設備造成損壞，影響風電塔筒的正常運轉，長期積聚甚至?xí)l(fā)生爆炸事故。

風電塔筒安裝在海平面之上，不僅空氣中的水汽含量相對濕度較高，而且海風中通常會含有較高濃度的腐蝕性含鹽物質。風電塔筒內部基本上是長期處于封閉式狀態，同時其結構也屬于受限空間，通風狀況本身就不好，因此，GIS內的六氟化硫的泄漏、揮發的油漆二硫化碳、硫化氫等物質以及地面逸散的瓦斯（甲烷）氣體極易在風電塔筒內部聚集。

1、固定式氣體檢測報警儀
