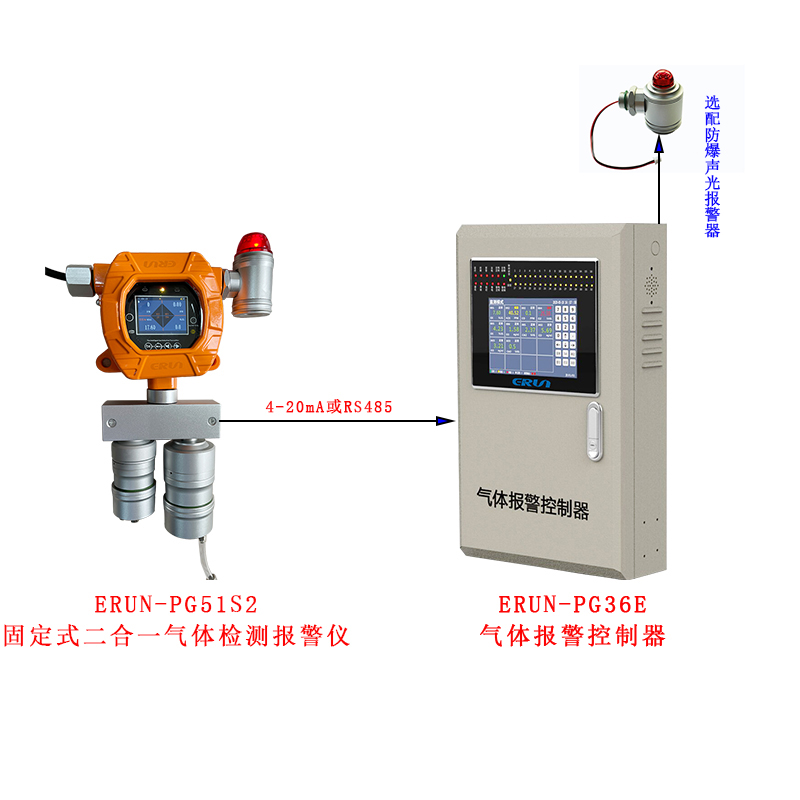

在存放使用化學品的實驗室現場安裝一臺ERUN-PG51S2固定式二合一氣體檢測報警儀，同時實時在線監測酒精（乙醇）和VOC氣體。
在該實驗室對應值班監控室內安裝一臺ERUN-PG36E氣體報警控制器，并與實驗室內的氣體探測器連接，實時顯示實驗室環境空氣中乙醇和VOC氣體濃度值，超標聲光報警。

設備的總體要求

設備的用途：該設備為全新設備，主要用于揮發性有機物VOC和乙醇（酒精）氣體濃度的檢測。

性能要求：設備設計合理，有良好的品質，可靠性高，易操作維護，售后服務優良，安裝調試方便。

生產廠家已通過質量體系認證，具有技術監督部門頒發的CMA生產許可證，具有防爆合格證，功能指標符合國家GB 12358-2006，GB/T 50493-2019，GB Z/T 223-2009，勞人護（87）36，GB 15322.1-2019，GB 50058-2014等標準的要求。

設備清單

項目	型號及規格	數量	廠家
固定式復合型二合一氣體檢測報警儀	ERUN-PG51S2，檢測介質：C2H5OH和VOC，4-20 mA信號輸出，現場顯示及報警功能，防酸堿腐蝕，Ex d ⅡC T6 Gb級防爆	1	贏潤
氣體報警控制器	ERUN-PG36E	1	贏潤

安裝輔材

序號	物資名稱	規格	單位	備注
1	電纜電線	四芯屏蔽信號電纜	米
2	橋架	根據現場需要安裝	米
3	鍍鋅管	管徑25mm	米
4	外絲	25mm	個
5	膨脹螺栓	8x80	個
6	角鐵	40x4	米
7	固定管卡	25mm	個
8	防爆軟管	10m	根

本設計方案是陜西建工集團有限公司實驗室內酒精氣體和揮發性有機物VOC的在線監測、報警及安全濃度控制而設計的系統解決方案。
1.1 對現場情況的描述：
先臨三維科技股份有限公司實驗室在使用或存放化學品的過程中，不可避免的會存在一定的氣體揮發，而現場實驗室（大約20個平方）處于通風不良的較為密閉的工況環境中，極易造成酒精VOC氣體在局部區域環境中積聚，有發生安全事故的隱患。
1.2、 工藝、設備要求：
嚴格按照行業檢測技術要求執行。
1.3、 滿足使用方的環境情況

1、固定式二合一氣體檢測報警儀 產品參數
檢測氣體：C2H5OH和VOC
產品型號：ERUN-PG51S2
范圍分辨率：0-100、0-1000ppm 報 警 值： 默認精度：±2%F.S.
顯示方式：2.5寸高清彩屏(LCM)
報警方式：現場聲光報警、顯示屏報警
通訊方式：4-20 mA
防爆類型：隔爆型，Ex d ⅡC T6 Gb級防爆
防腐功能：氟碳漆防腐工藝外殼

2、氣體報警控制柜 產品參數
產品型號：ERUN-PG36E
顯示方式：9寸高清觸摸彩屏
輸入信號：4-20 mA與RS485可同時輸入
通 道 數：標準通道為1路（最多32路）
顯示范圍：數字 0～99999
顯示精度：±0.1%FS
報警方式：可外置聲光報警器
工作電源：AC 180～240V 50H/60H
安裝方式：壁掛式安裝

以上就是關于VOC和酒精氣體在線監測系統的相關介紹，化學品庫房安全監測系統除了可以檢測乙醇和揮發性有機物之外，還可根據企業庫房存放的化學品種類來選擇檢測其他有毒有害或可燃易爆氣體，實驗室氣體監測報警器可以實現與實驗室化學品庫房的排氣風機進行連鎖控制，自動進行啟停。
