作為水電解制氫系統中的重要組成部分，水電解槽和氫純化設備分別用于產出粗氫和提純氫氣，為了安全方面的考慮，需要在兩種設備的出口都設置氣體濃度檢測探測器，用于連續測定氫氣中含氧量。那么
水電解槽出口和氫純化設備出口氫氣中含氧量如何監測呢？根據GB/T3634中對于氧含量的測定方法可知，可以采用基于GB/T6285電化學法的
氫中氧在線分析儀來監測氫氣中的微量氧氣濃度值。

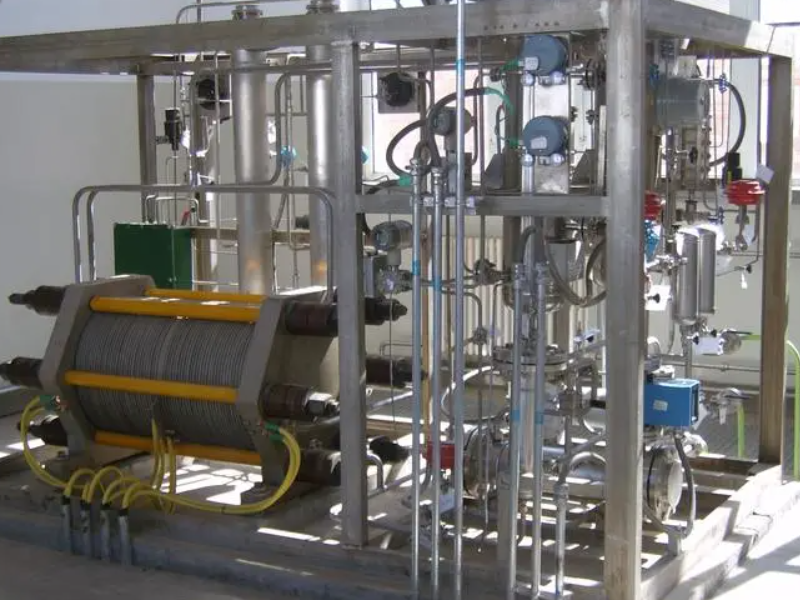

水電解槽是水電解工業制氫裝置中的核心設備，主要是利用水分子在通電條件下被分解成氫氣和氧氣，從而實現氫氣回收和氧氣再利用的一種裝置。由于水電解槽內本身空氣中就含有氧氣，且電解過程中極少部分氧氣也會混入氫氣中，為了防止氫氣中的氧氣濃度含量過高，發生劇烈化學發生而爆炸，因此需要對其出口產出的粗氫中的氧氣濃度含量進行監測。
氫氣純化設備以電解氫氣為原料，經催化除氧冷卻、吸附二級干燥，再經過濾器，除去氫氣中雜質氧、水汽和塵埃而獲得高純氫氣，產品高純氫氣純度可達到 99.9995 %以上。GB/T3634.1中要求工業氫合格品氧（O2）的體積分?jǐn)?shù)≤0.4%VOL；工業氫一等品氧（O2）的體積分?jǐn)?shù)≤0.2%VOL；工業氫優等品氧（O2）的體積分?jǐn)?shù)≤0.2%VOL。為保證電解水制氫的氫氣產品質量符合要求，需要對氫氣中的氧氣濃度含量進行檢測。
以贏潤集團研發生產的ERUN-QZ9100
在線式微量氧含量分析儀為例，可以用來檢測高純氣體或混合氣體中的微量氧氣濃度含量，由于采用的是進口原裝高精度長壽命電化學原理傳感器，可以非?？焖贉?zhǔn)確地檢測出混合氣體中氧氣的濃度值，誤差小、精度高，反應靈敏，性能穩定可靠，幾乎免維護，通電開機即可自動工作，可實現長期無人化自動運行。
氫中氧分析儀技術參數：
產品型號：ERUN-QZ9100
檢測氣體：混合氣中微量氧氣
檢測原理：ECD電化學
量程范圍：0-5%VOL、0-50000ppm或0-1000ppm，其他量程范圍可訂制
分 辨 率：0.1ppm或0.01%VOL
誤差精度：≤±1%F.S.
響應時間：T90≤10秒
數據傳輸：4-20 mA模擬信號、RS232/RS485標準數字信號
工作溫度：－10℃ ～ ＋50℃
工作濕度：≤90%RH
工作壓力：0.05MPa ～ 0.25MPa
工作電源：220VAC±10%，50Hz±5%；12V，20000 mA超大容量可充放電池
水電解制氫系統氣體濃度檢測探測器選型：
| 序號 |
應用位置 |
檢測參數 |
分析儀型號 |
帶預處理分析系統 |
| 1 |
水電解槽出口 |
氫中氧 |
ERUN-QZ9100 |
 |
| 氧中氫 |
ERUN-QZ9121 |
| 2 |
氫純化設備出口 |
氫中氧 |
ERUN-QZ9100 |
| 露點 |
ERUN-QZ9190 |
| 3 |
氧氣回收裝置 |
氧中氫 |
ERUN-QZ9121 |
以上就是關于
水電解槽出口和氫純化設備出口氫氣中含氧量如何監測的相關介紹，對于水電解槽出口而言，需要監測氫氣中含氧量和氧氣中含氫量；而對于氫氣純化設備出口而言，需要監測氫氣中含氧量、露點。至于氫氣中微量氧的檢測方法，應當采用國標GB/T6285中所要求的電化學法。如有
氫中氧在線分析儀、氧中氫分析儀、露點儀以及相關分析系統的要求，歡迎咨詢贏潤集團工作人員。
